功能圖--擴展參數-回原點

“原點”也可以叫做“參考點”，“回原點”或是“尋找參考點”的作用是：把軸實際的機械位置和S7-1200程序中軸的位置坐標統一，以進行絕對位置定位。
一般情況下，西門子PLC的運動控制在使能絕對位置定位之前必須執行“回原點”或是“尋找參考點”。
“擴展參數-回原點”分成“主動”和“被動”兩部分參數。

主動

在這里的“擴展參數-回原點-主動”中“主動”就是傳統意義上的回原點或是尋找參考點。當軸觸發了主動回參考點操作，則軸就會按照組態的速度去尋找原點開關信號，并完成回原點命令。

①輸入原點開關：設置原點開關的DI輸入點。
②選擇電平：選擇原點開關的有效電平，也就是當軸碰到原點開關時，該原點開關對應的DI點是高電平還是低電平。
③允許硬件限位開關處自動反轉：如果軸在回原點的一個方向上沒有碰到原點，則需要使能該選項，這樣軸可以自動調頭，向反方向?qū)ふ以c(diǎn)。

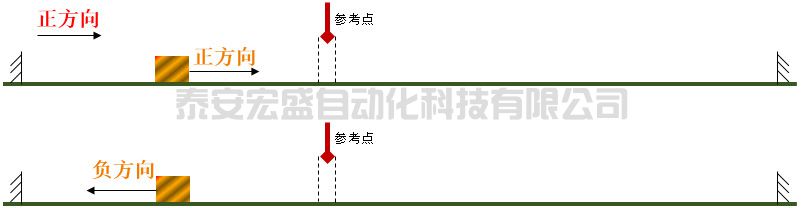

④逼近/回原點方向：尋找原點的起始方向。也就是說觸發了尋找原點功能后，軸是向“正方向”或是“負方向”開始尋找原點。

如果知道軸和參考點的相對位置，可以合理設置“逼近/回原點方向”來縮短回原點的路徑。例如，以上圖中的負方向?yàn)槔?，觸發回原點命令后，軸需要先運行到左邊的限位開關，掉頭后繼續向正方向?qū)ふ以c(diǎn)開關。

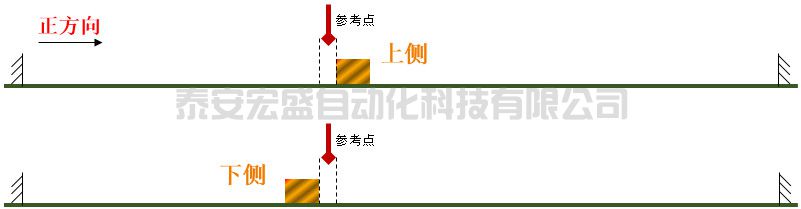

“上側”指的是：軸完成回原點指令后，以軸的左邊沿停在參考點開關右側邊沿。
“下側”指的是：軸完成回原點指令后，以軸的右邊沿停在參考點開關左側邊沿。
無論用戶設置尋找原點的起始方向?yàn)檎较蜻€是負方向，軸最終停止的位置取決于 “上側”或“下側”。

⑥逼近速度：尋找原點開關的起始速度，當程序中觸發了MC_Home指令后，軸立即以“逼近速度”運行來尋找原點開關。
⑦參考速度：最終接近原點開關的速度，當軸第一次碰到原點開關有效邊沿兒后運行的速度，也就是觸發了MC_Home指令后，軸立即以“逼近速度”運行來尋找原點開關，當軸碰到原點開關的有效邊沿后軸從“逼近速度”切換到“參考速度”來最終完成原點定位?！皡⒖妓俣取币∮凇氨平俣取保皡⒖妓俣取焙汀氨平俣取倍疾灰嗽O(shè)置的過快。在可接受的范圍內，設置較慢的速度值。
⑧起始位置偏移量：該值不為零時，軸會在距離原點開關一段距離（該距離值就是偏移量）停下來，把該位置標記為原點位置值。該值為零時，軸會停在原點開關邊沿兒處。
⑨參考點位置：該值就是⑧中的原點位置值。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

如下圖所示，用例子來說明軸主動回原點的執行過程。根據軸與原點開關的相對位置，分成4種情況：軸在原點開關負方向側，軸在原點開關的正方向側，軸剛執行過回原點指令，軸在原點開關的正下方。

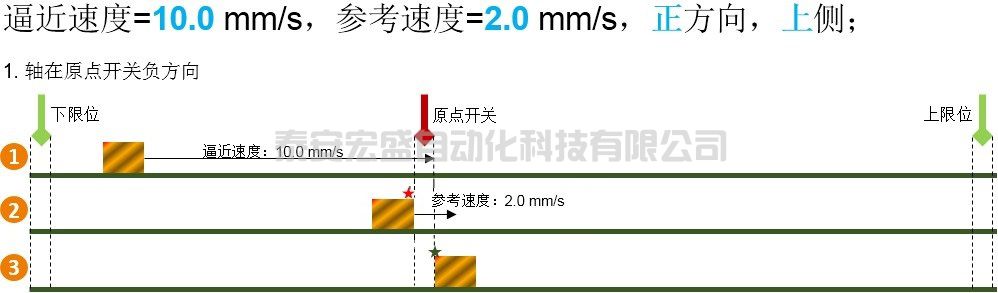

①當程序以Mode=3觸發MC_Home指令時，軸立即以“逼近速度 10.0mm/s”向右（正方向）運行尋找原點開關；
②當軸碰到參考點的有效邊沿，切換運行速度為“參考速度2.0mm/s”繼續運行；
③當軸的左邊沿與原點開關有效邊沿重合時，軸完成回原點動作。

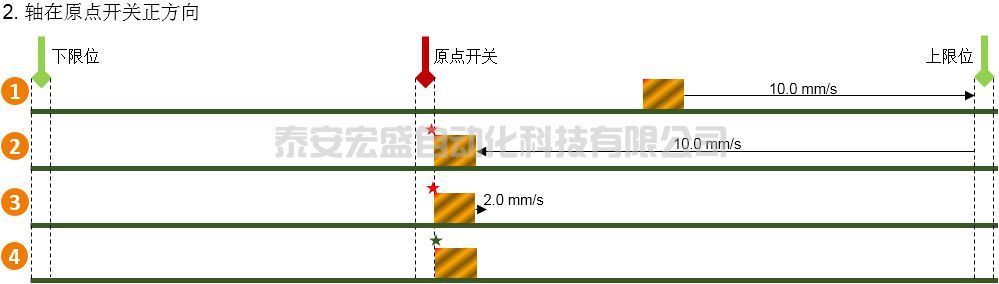

①當軸在原點開關的正方向（右側）時，觸發主動回原點指令，軸會以“逼近速度”運行直到碰到右限位開關，如果在這種情況下，用戶沒有使能“允許硬件限位開關處自動反轉”選項，則軸因錯誤取消回原點動作并按急停速度使軸制動；如果用戶使能了該選項，則軸將以組態的減速度減速（不是以緊急減速度）運行，然后反向運行，反向繼續尋找原點開關；
②當軸掉頭后繼續以“逼近速度”向負方向?qū)ふ以c(diǎn)開關的有效邊沿；
③原點開關的有效邊沿是右側邊沿，當軸碰到原點開關的有效邊沿后，將速度切換成“參考速度”最終完成定位。

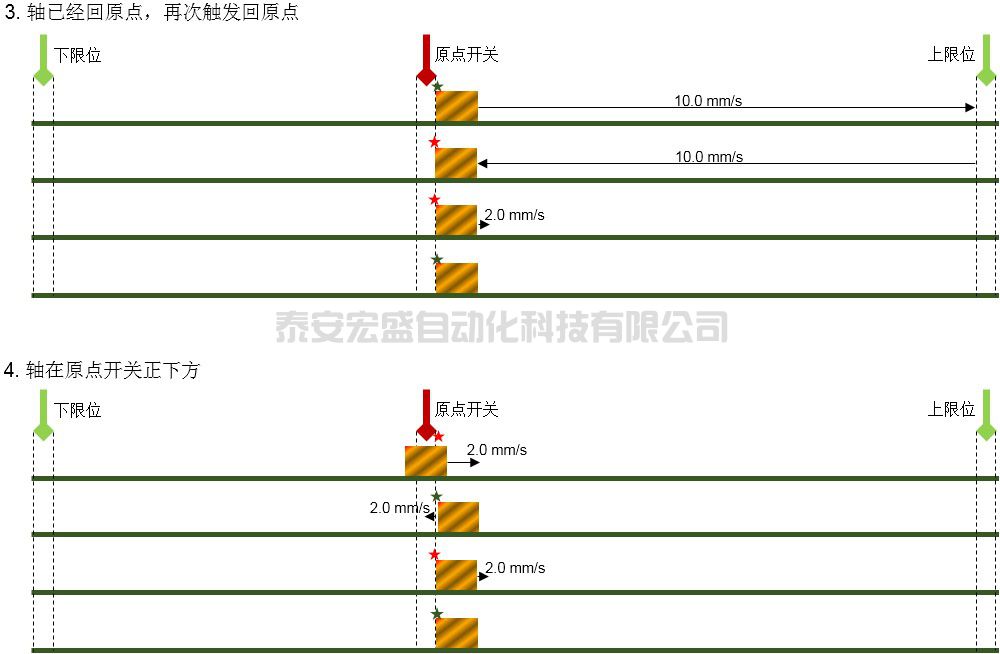

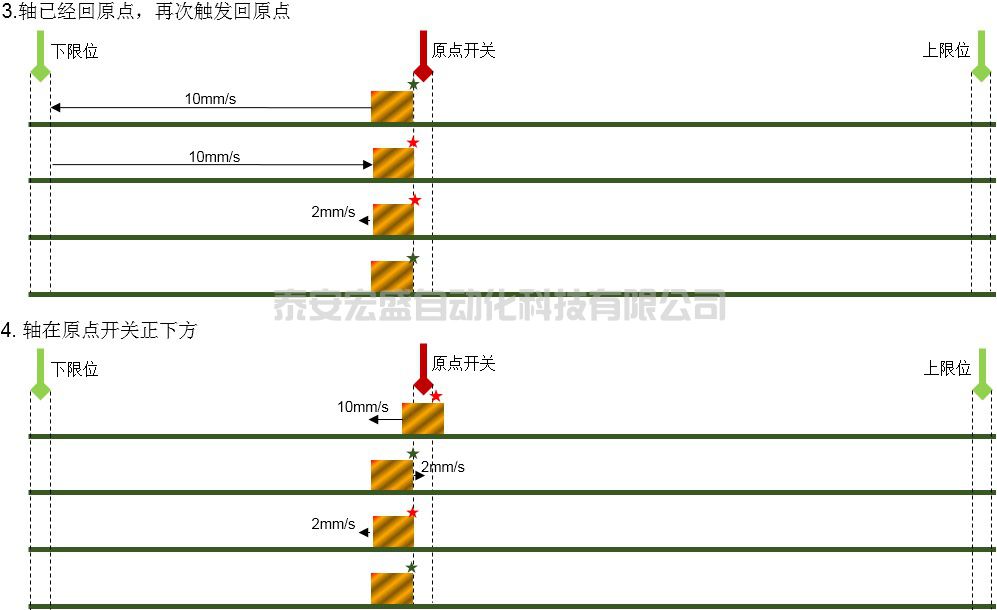

上圖中的3和4說明了兩種特殊情況下軸的回原點的過程。

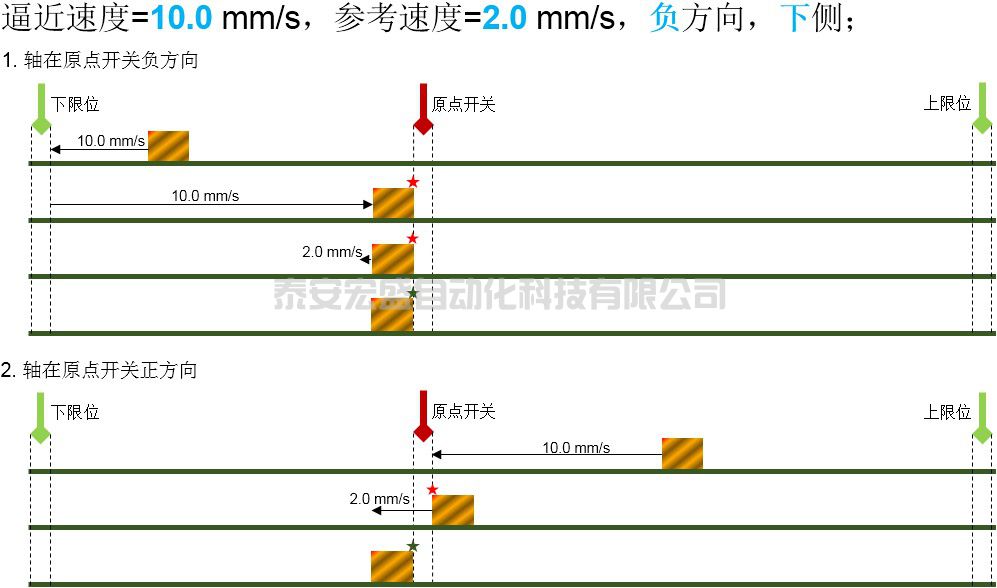

下圖以4種情況來說明軸以“負方向”和“下側”的方式主動回原點的過程。

被動

被動回原點指的是：軸在運行過程中碰到原點開關，軸的當前位置將設置為回原點位置值。

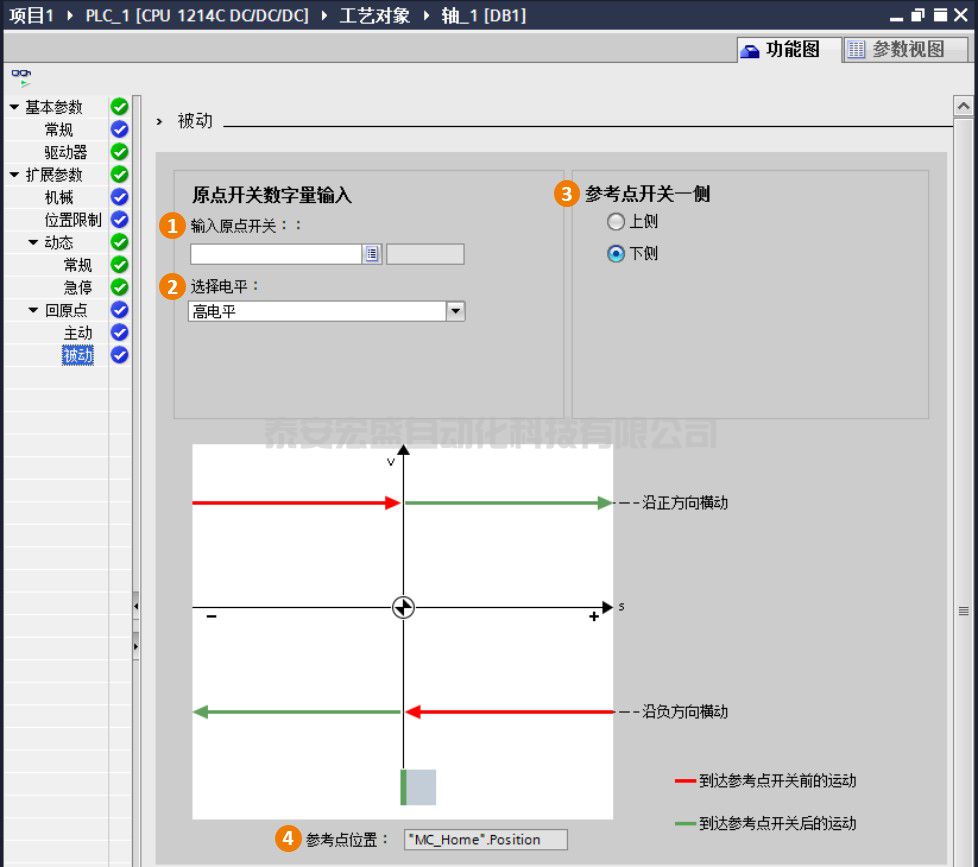

①輸入原點開關：參考主動會原點中該項的說明。
②選擇電平：參考主動回原點中該項的說明。
③參考點開關一側：參考主動回原點中第5項的說明。
④參考點位置： 該值是MC_Home指令中“Position”管腳的數值。

用例子說明如何實現一個被動回原點的功能：

步驟一：在上圖中選則“參考點開關一側”為“上側”；
步驟二：先讓軸執行一個相對運動指令，該指令設定的路徑能讓軸經過原點開關；
步驟三：在該指令指令的過程中，觸發MC_Home指令，設置模式為Mode=2.
步驟四：這時再觸發MC_MoveRelative指令，要保證觸發該指令的方向能夠經過原點開關。

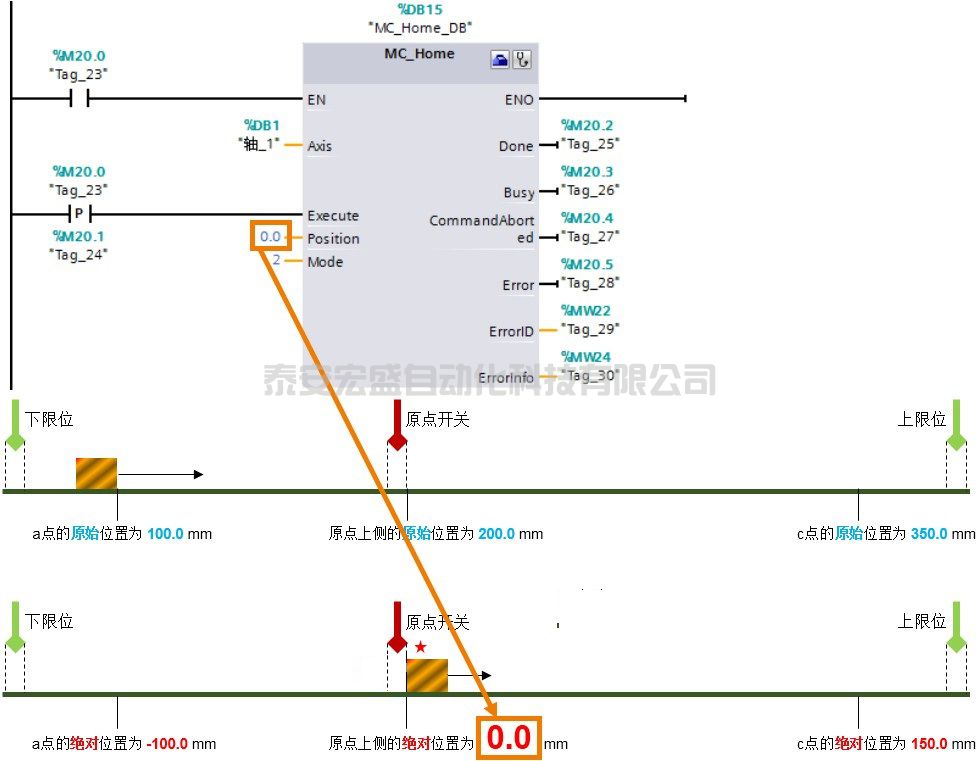

『結果』當軸以MC_MoveRelative指令指定的速度運行的過程中碰到原點開關的有效邊沿時，軸立即更新坐標位置為MC_Home指令上的“Position”值，如下圖所示。在這個過程中軸并不停止運行，也不會更改運行速度。直到達到MC_MoveRelative指令的距離值，軸停止運行。

『結論』
1. 被動回原點功能的實現需要MC_Home指令與MC_MoveRelative指令，或MC_MoveAbsolute指令，或是MC_MoveVelocity指令，或是MC_MoveJog指令聯合使用。
2. 被動回原點需要原點開關。
3. 被動回原點不需要軸不執行其他指令而專門執行主動回原點功能，而是軸在執行其他運動的過程中完成回原點的功能。
