首先最重要的是了解每個參數調節了系統響應的那些屬性，通過觀察響應從而調節參數改變屬性。

PID的作用概述：

1、P產生響應速度和力度，過小響應慢，過大會產生振蕩，是I和D的基礎。

2、I在有系統誤差和外力作用時消除偏差、提高精度，同時也會增加響應速度，產生過沖，過大會產生振蕩。

3、D抑制過沖和振蕩，過小系統會過沖，過大會減慢響應速度。D的另外一個作用是抵抗外界的突發干擾，阻止系統的突變。

同時調節的順序是：P>I>D

下面了解的一個很重要的就是調節的目標，也就是最好的響應曲線是什么樣子。

PID 調節目標：

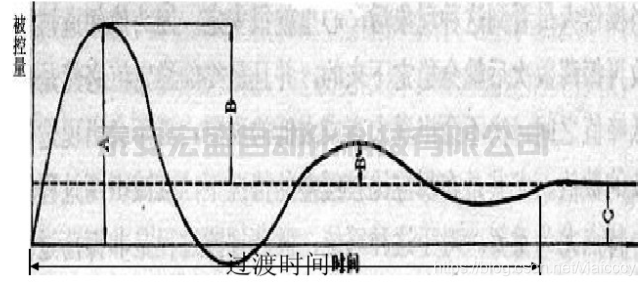

1、衰減比在4-10之間最佳，也就是響應曲線的前兩個峰值B:B1的比值在4-10之間。

2、穩態誤差趨近于0

3、系統響應越快越好

一、P參數選取

tip：在第一步牢記P產生響應速度和力度，過小響應慢，過大會產生振蕩，是I和D的基礎。

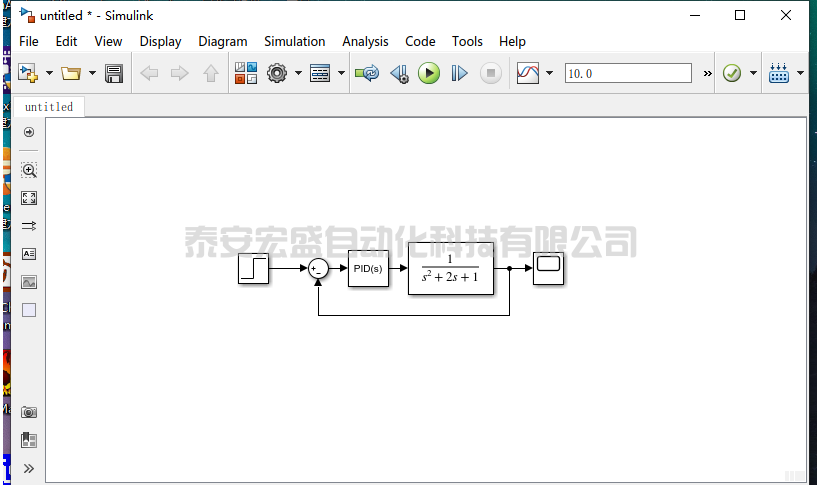

如果想自己調試嘗試可以打開matlab，運行simulink，照著下面的圖進行連接，如果想直接應用可以直接往后看。

圖中的系統為一個PID控制二階系統。

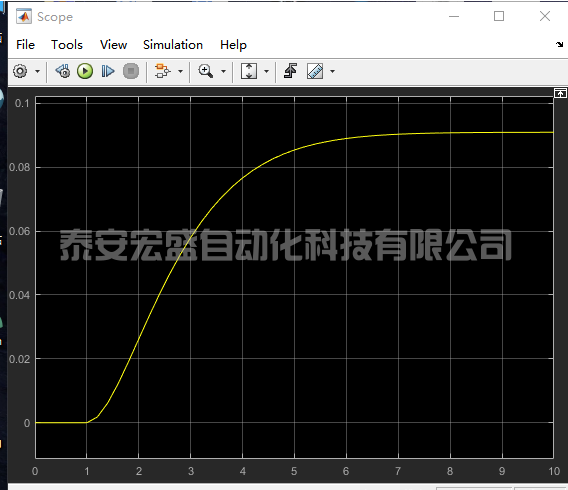

拿上面的系統進行舉例，首先設定P=0.1，I=0，D=0觀察響應。可以看到圖像沒有超調，說明P產生的響應速度和力度太小了，

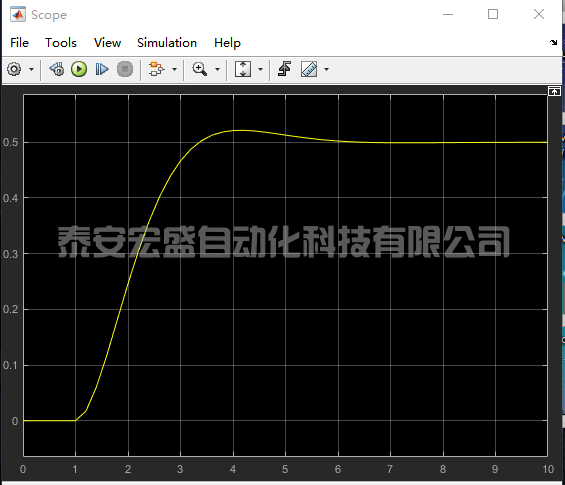

P=1，I=0，D=0觀察系統響應，超調量出現但是只有一個波形，同時也就意味著調節時間太慢了，繼續加大P

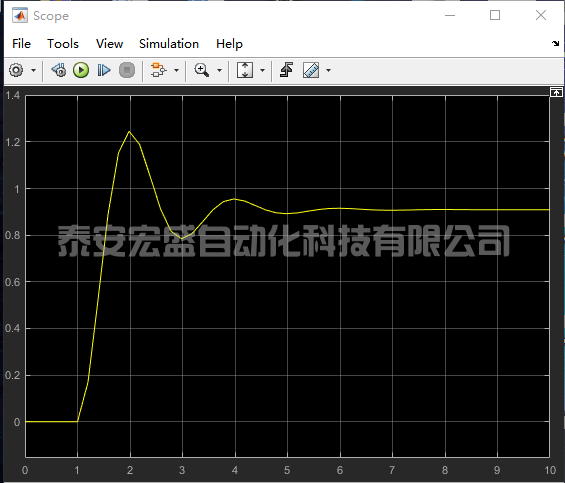

P=10，I=0，D=0，此時調節時間顯著下降，可以看到此時的數量級已經調整完成，也就是P參數只需要微調

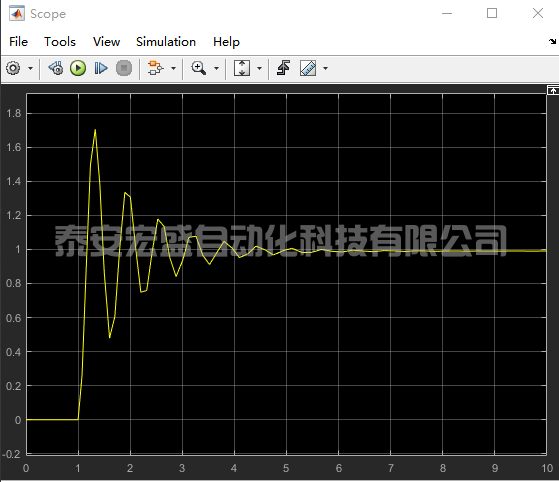

P=100，I=0，D=0，系統開始變得振蕩

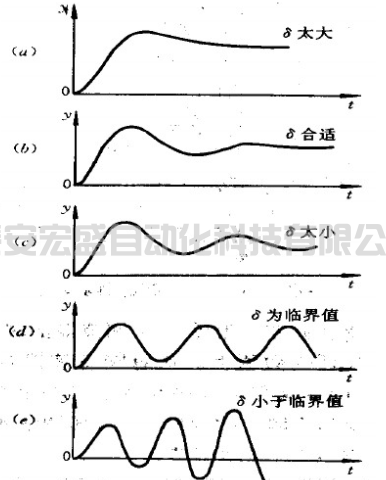

如果繼續加大P，系統會達到一個臨界值，產生等幅振蕩，最后開始發散。如下圖所示：

二、I的調節

tip：I在有系統誤差和外力作用時消除偏差、提高精度，同時也會增加響應速度，產生過沖，過大會產生振蕩。

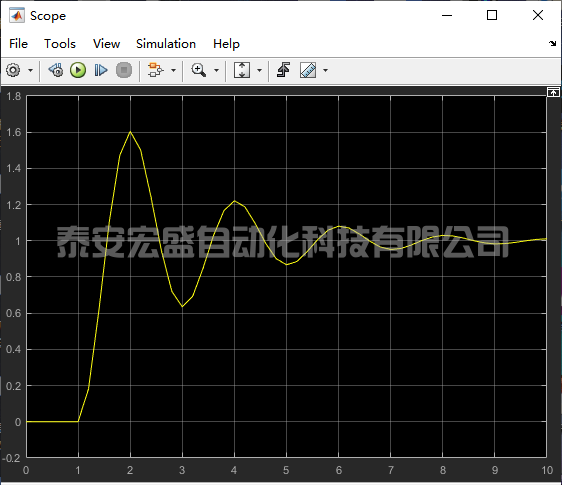

  I主要調節穩態輸出，消除擾動。由于系統沒有擾動輸入因此看不到I對于消除擾動的效果。P=10,I=10,D=0,此時I過大導致系統振蕩加劇。

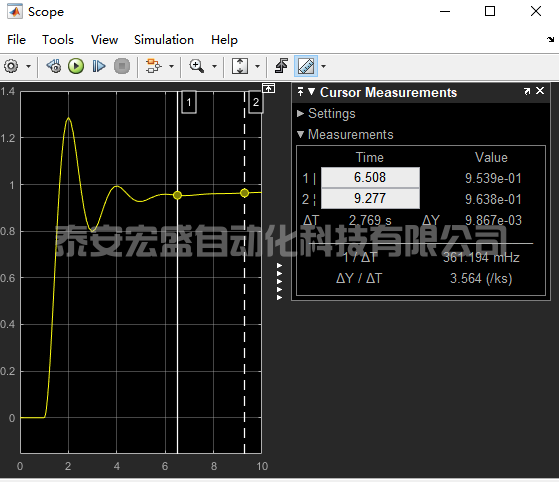

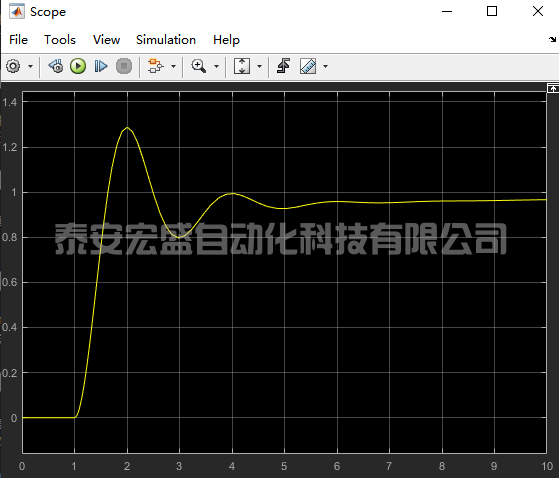

  P=10,I=1,D=0，此時響應波形基本符合預期。觀察穩態輸出約為0.963左右。

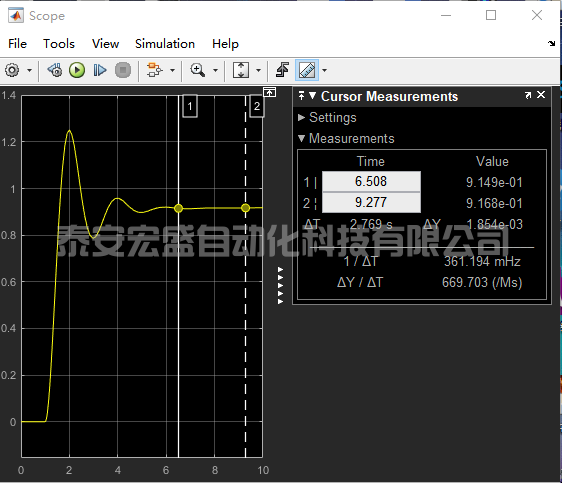

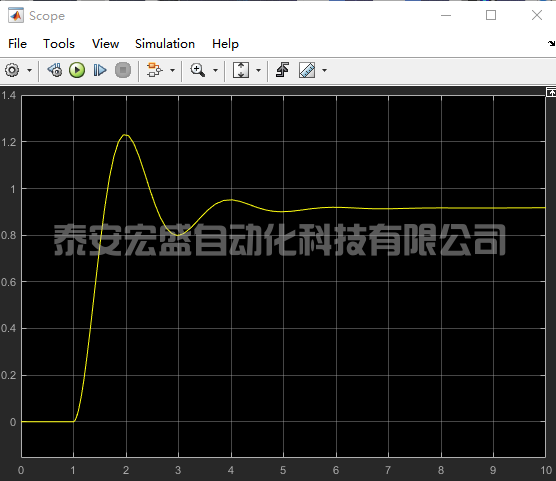

  P=10,I=0.1,D=0，可以看到幾乎響應波形沒有變化。說明在沒有擾動的情況下I只要不過大影響不大。但是穩態輸出變化為0.916

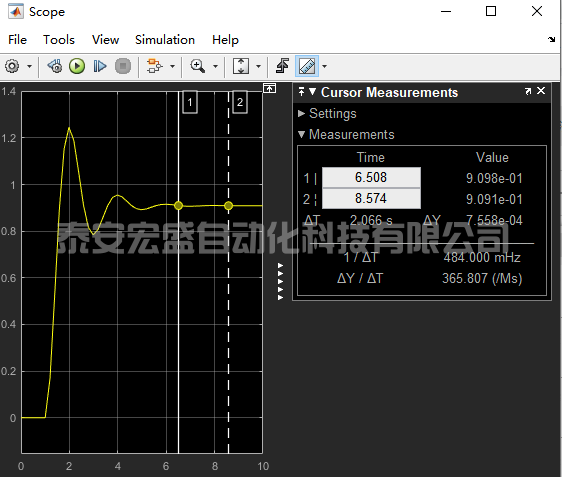

  P=10,I=0,D=0,穩態輸出變?yōu)?.91左右。

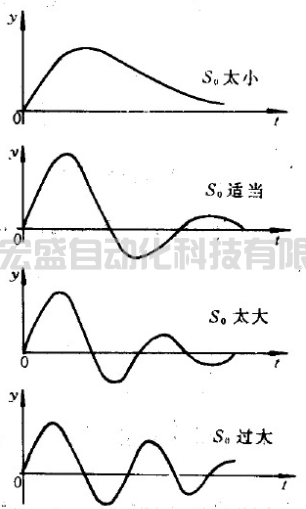

 最終我們可以通過I少量調節穩態輸出的值，最終將穩態誤差消除。關于I對波形影響的作用總結如下圖：

三、D的調節

tip:D抑制過沖和振蕩，過小系統會過沖，過大會減慢響應速度。D的另外一個作用是抵抗外界的突發干擾，阻止系統的突變。

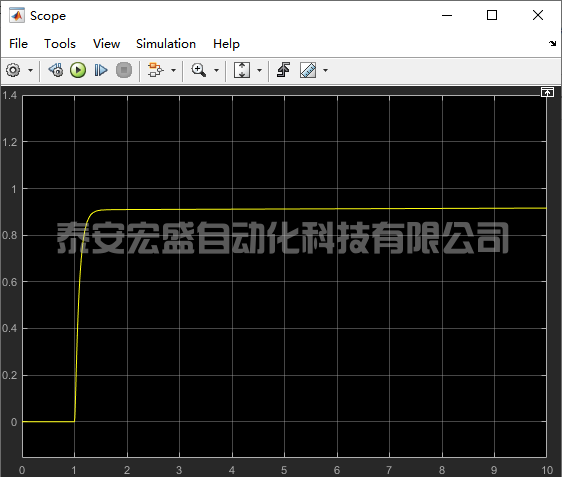

P=10，I=0.1，D=10，可以看到將所有的沖擊都消除掉了。

 P=10，I=0.1，D=1，消除沖擊減弱，此時顯然衰減比不符合要求

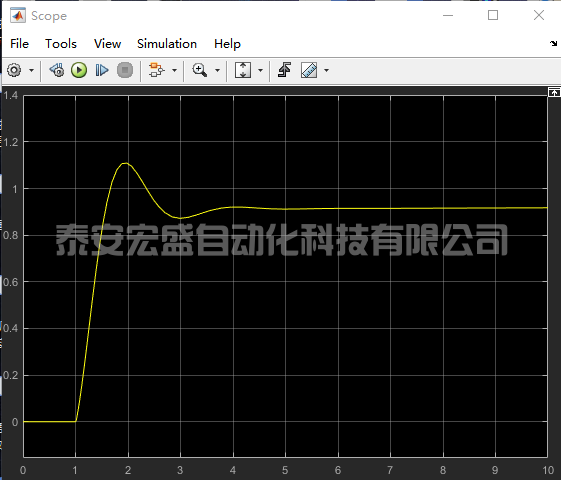

P=10，I=0.1，D=1，此時基本符合要求。

四、總結

  首先調節P的數量級達到一個只有2個左右明顯峰值的波形，再調節I找到不會波形振蕩也不會沒有超調的的區間，在區間內找到一個I將穩態誤差盡可能消除。最終使用D來控制衰減比和波形的峰值、超調量。最后根據要求的穩態值、調節時間、超調量、上升時間、峰值時間等指標進行微調達到目標。

最后可以總結成一個口訣

參數整定找最佳，從小到大順序查，

 先是比例后積分，最后再把微分加，

 曲線振蕩很頻繁，比例度盤要放大，

 曲線漂浮繞大灣，比例度盤往小扳，

 曲線偏離回復慢，積分時間往下降，

 曲線波動周期長，積分時間再加長，

 曲線振蕩頻率快，先把微分降下來，

 動差大來波動慢，微分時間應加長，

 理想曲線兩個波，前高后低4比1，

 一看二調多分析，調節質量不會低 。

————————————————
